地下空洞探测仪

                         D60型地下空洞探测仪简介

        湖南鑫探荣誉推出的一款天然大地电场地下勘探成像仪，具有操作简单，采集数据快，成像清晰的特点。仪器是公司团队与中南大学矿冶研究生在结合国际勘探先进技术水平上，采用进口芯片模块，在全数字化处理抗干和信号处理方面达到国际领先的水平，具有效率高、成本低、适用性广等优点。

        在工程地质和水文勘探，石油、天然气、和煤田构造勘察，寻找地下空洞等很多方面都有广泛使用，获得各相关部门单位和众多客户的一致好评，由于在技术上得到更进一步的发展，销量也是连续稳居前列。

    性能优越的专业地下空洞成像探测仪，突破了目前市面上传统空洞探测仪的单一性，融合了空洞探测、扫描探测、可视探测、多项功能，使得地下空洞的地质勘测工作更加轻松。广泛用于市政建筑、地质勘测、堤坝防洪、考古探测，具有探测速度快、成图效果清晰的优点，是一款实用性超强的地质空洞探测仪，由于产品效果突出销量连续多年领先。

    D60型多功能地下空洞探仪主要分成三个大的部分：多频采集部分(数据探测)，图形曲线部分(图形成像)，数据管理部分(清除导出)

   技术参数：

1、测量参数：大地电磁场的不同频率的电场分量△Vs〞（uV）

2、探测深度：60米、200米、300米。

3、工作频率：30-200多频率测量

4、选频范围：0.01Hz–100Khz，频率测量精度20ppm

5、测量范围：0－100mV， 测量精度100纳伏

6、自动降噪，超强抗干扰，纳伏级高精度测量

7、智能全自动电极信号调整及实时监测、电源电压和温度实时监测，数字化直观清晰

8、人性化的人机对话界面，高速CPU控制，菜单提示功能。

9、自动测量和存贮数据，自动绘制显示曲线剖面图，数据在关机后不会丢失。

10、可存储上万条多频率测量曲线数据。

11、可通过U盘直接和仪器相连，将数据和图片导入到U盘里面。

12、显示；7寸大屏幕液晶屏，分辨率800X480。

13、A/D转换：32位

14、输入阻抗：≥10MΩ

15、电源：仪器使用DC8.4V 10000mah以上可充电电源；

16、工作环境温度：－40℃～＋60℃；湿度范围：5%～100%

17、体积：278×138×108CM

18、主机重量：1.0KG

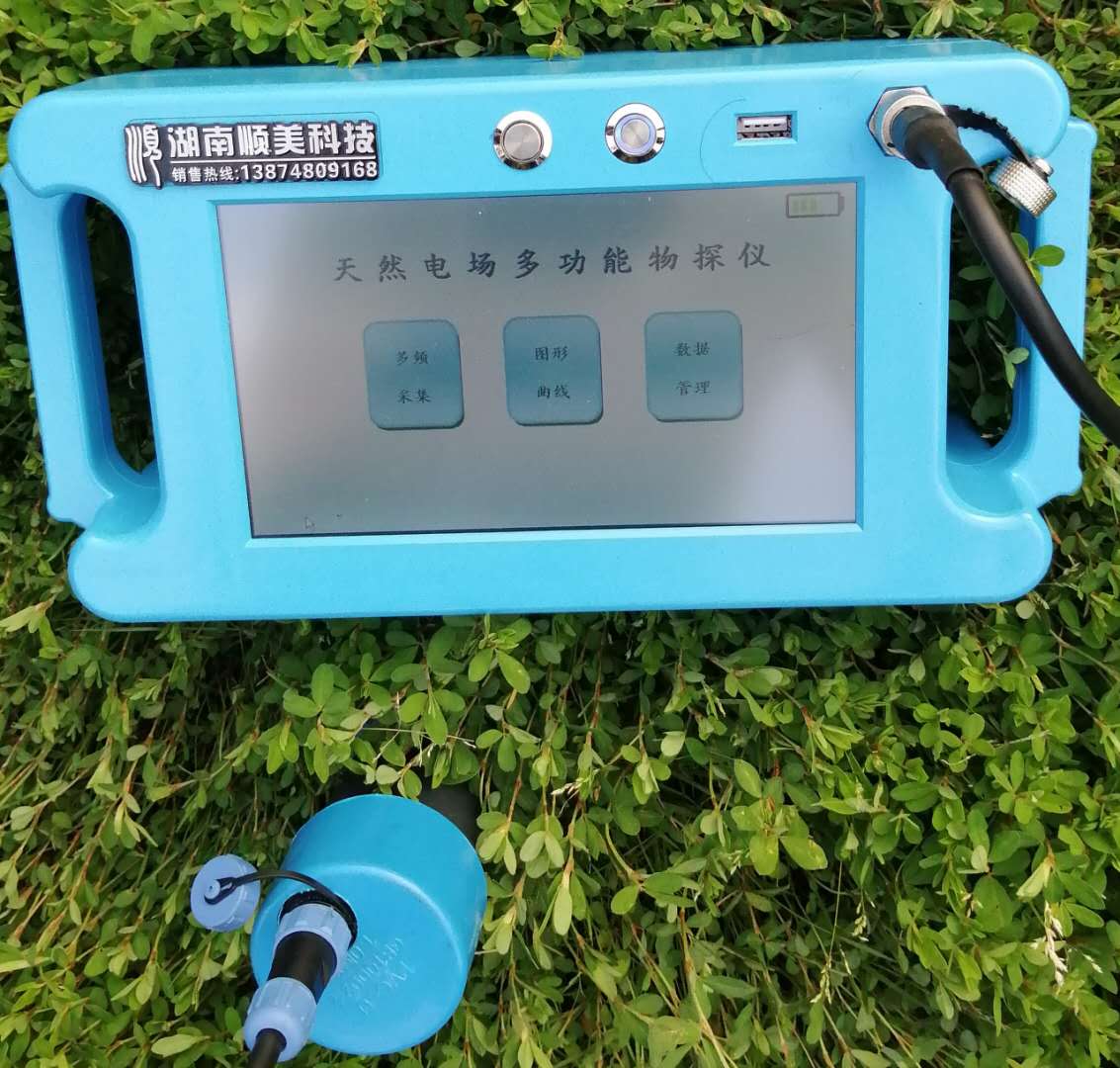

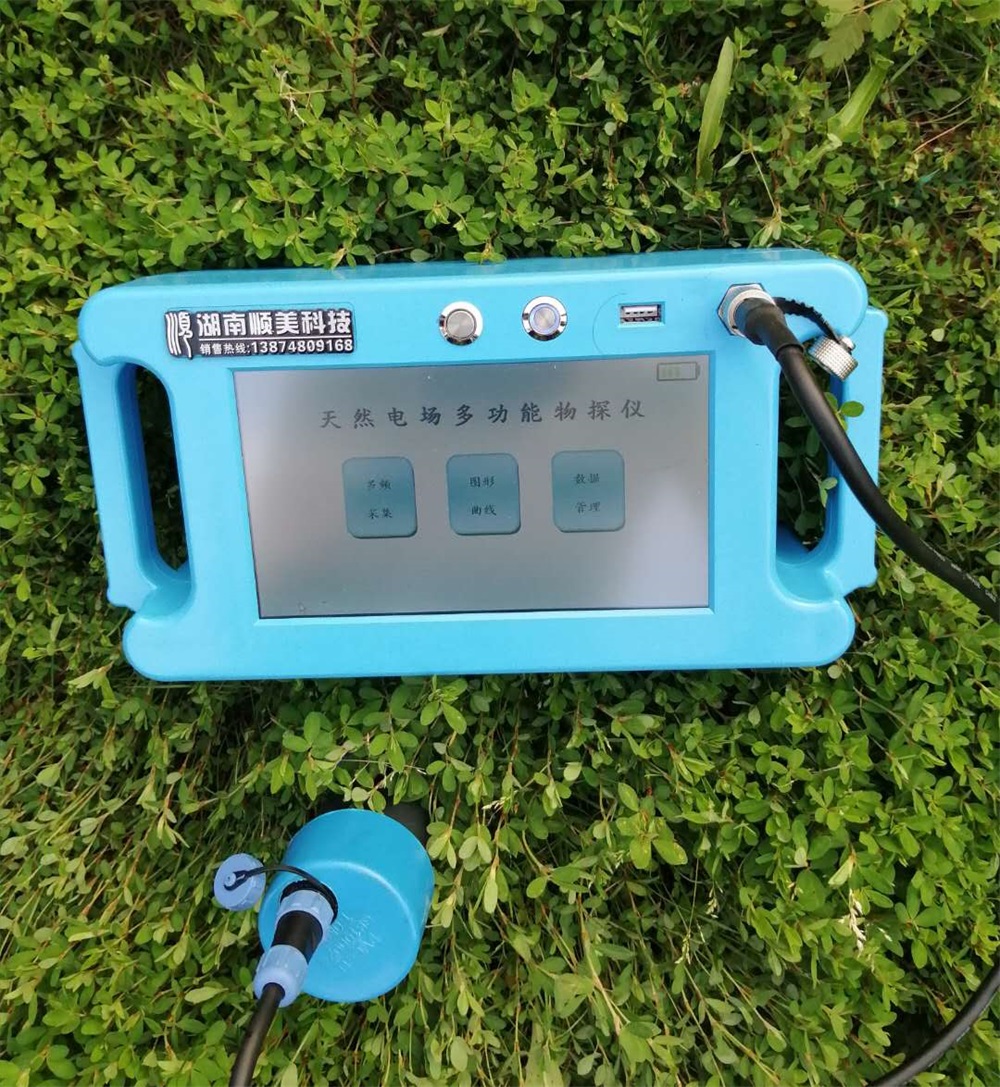

     1.产品外观图：

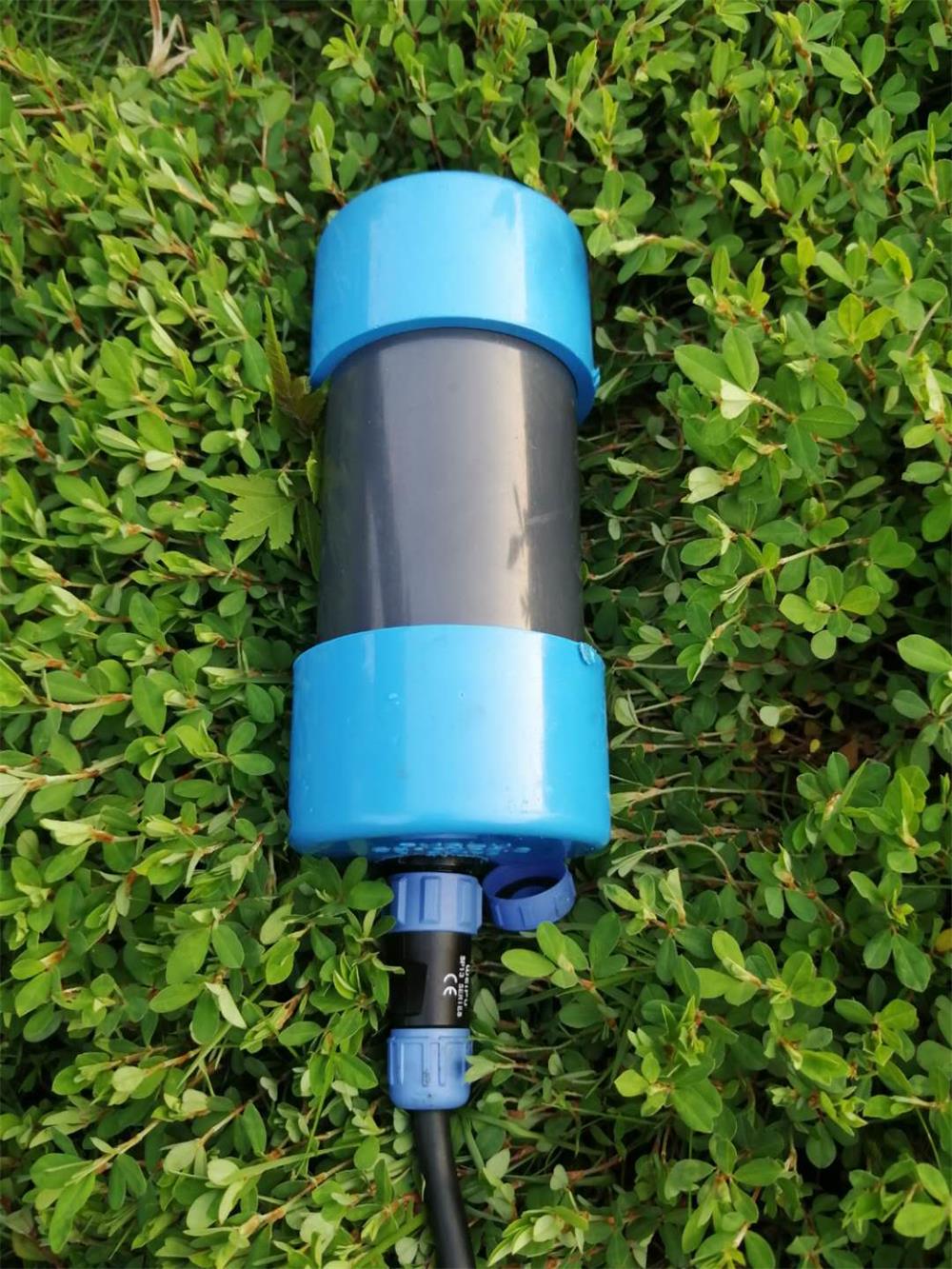

     2.接地棒极

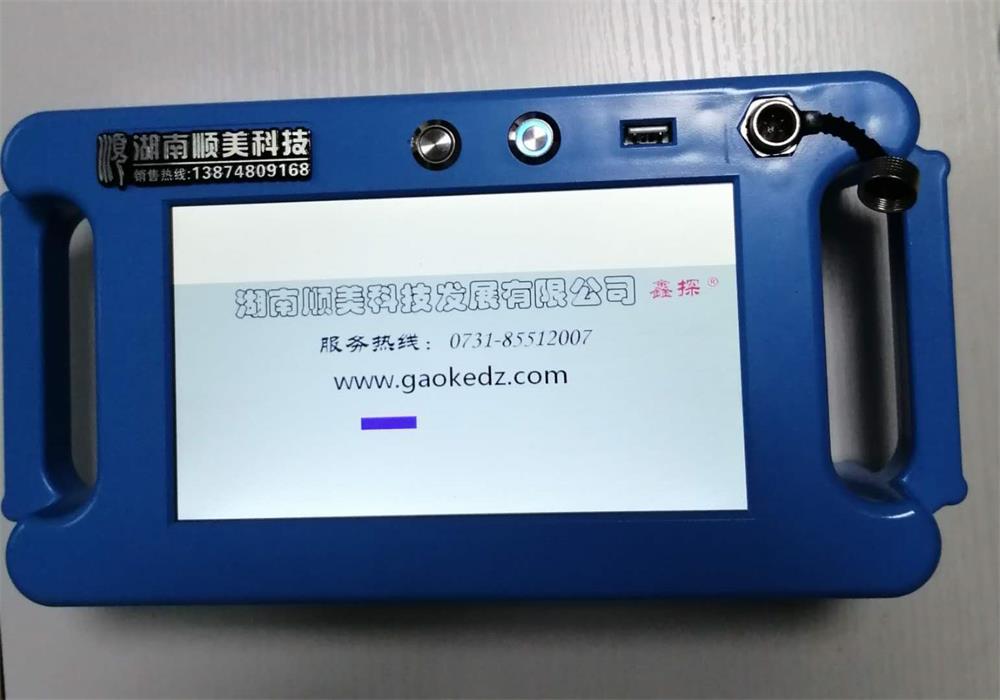

   3.开机画面

4.好产品用效果说话，下面列举三个不同的测试点位的效果图实例

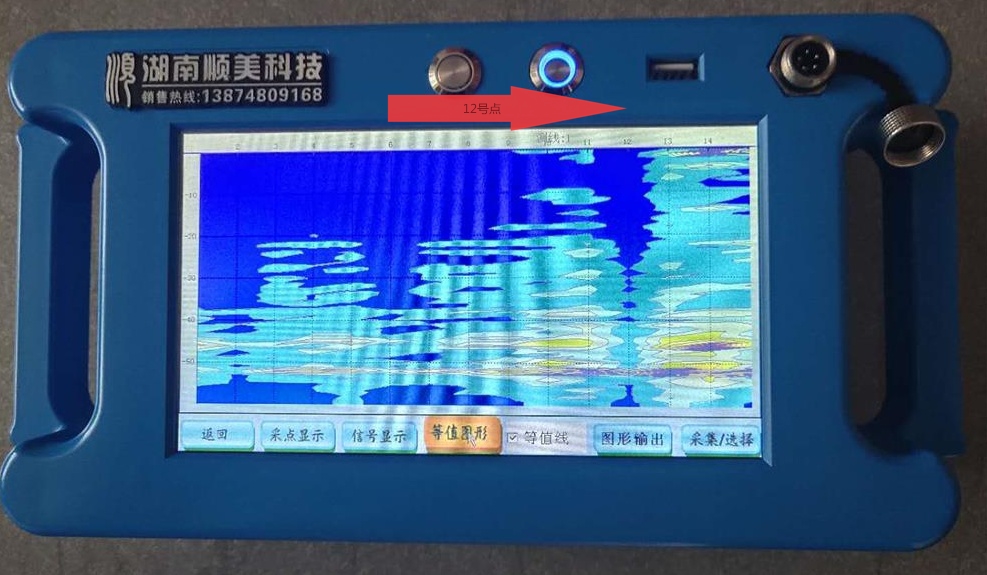

A案例图形对比：测线1现场的 12 号点--等值图形

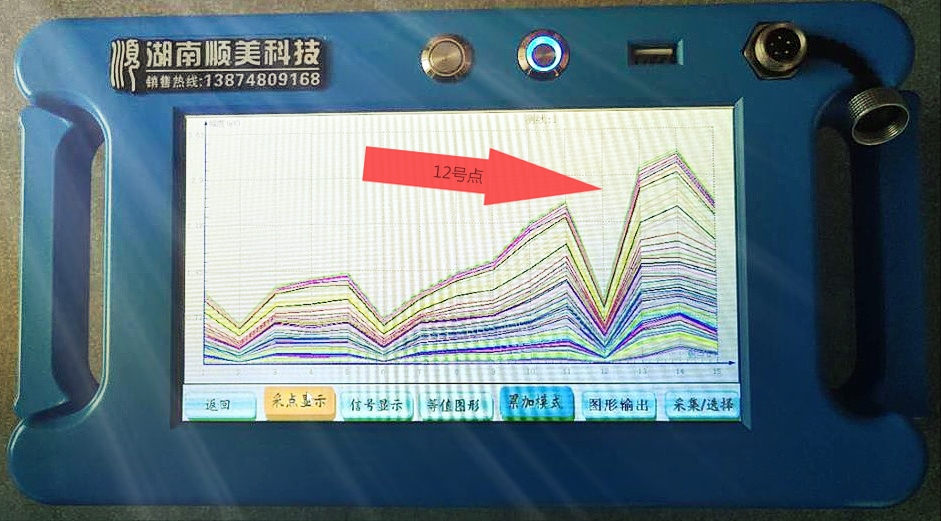

 A案例：测线1现场12号点--采点显示

总结分析：通过操作人员的现场测试，结合采点显示和等值图形对比，我们发现12号点采点显示出现异常塌陷，与上图的12号点等值图形高度吻合，我们大致可以判断出，这次测线的12号点有特别明显的地质异常，极有可能出现单一地质塌陷和空洞存在。

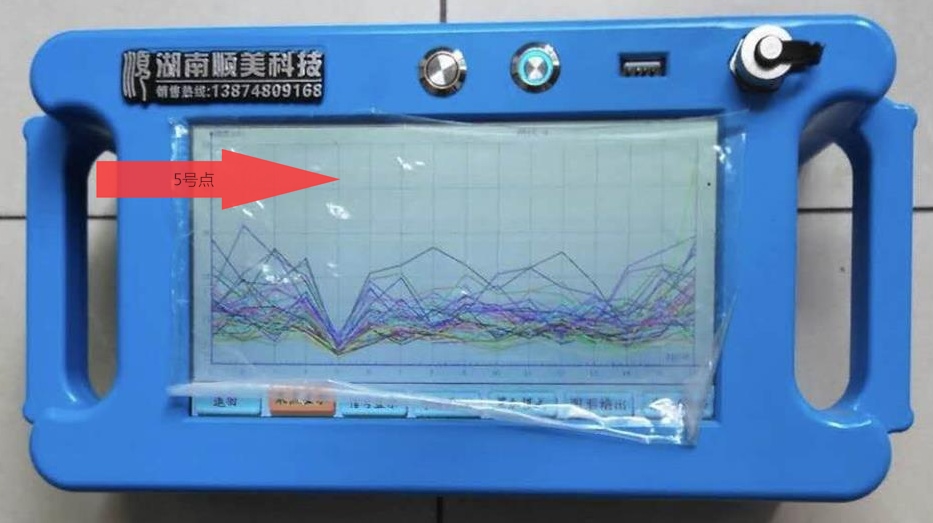

B案例图：5号点--采点显示

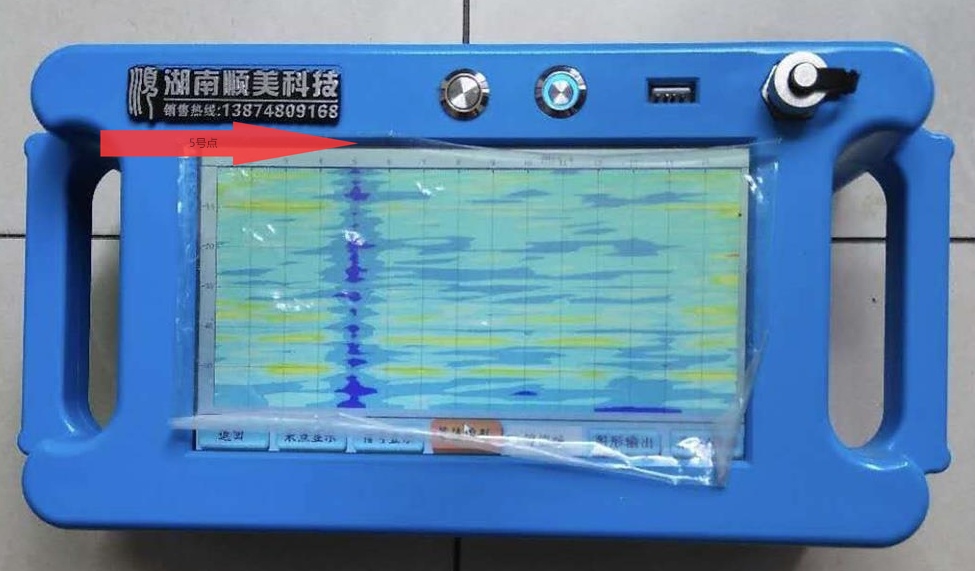

B案例5号点--等值图形

图形曲线总结：通过操作人员的现场测试，结合采点显示和等值图形对比，我们发现5号点采点显示出现异常塌陷，并与5号点等值图形吻合，我们大致判断出，这次测线的5号点有特别明显的地质异常，很明显出现地质塌陷和空洞存在。

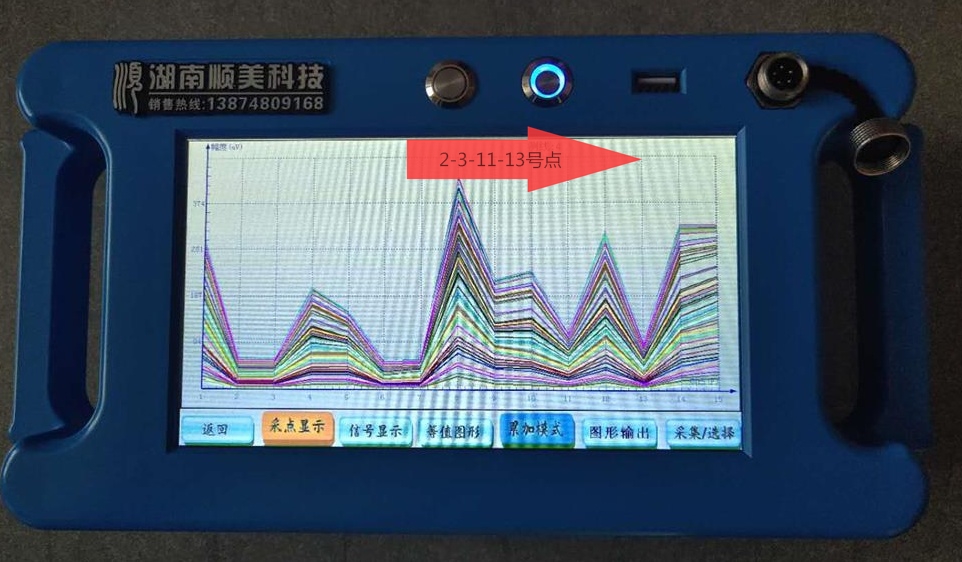

C案例图多点位2-3-11-13号--采点显示图：

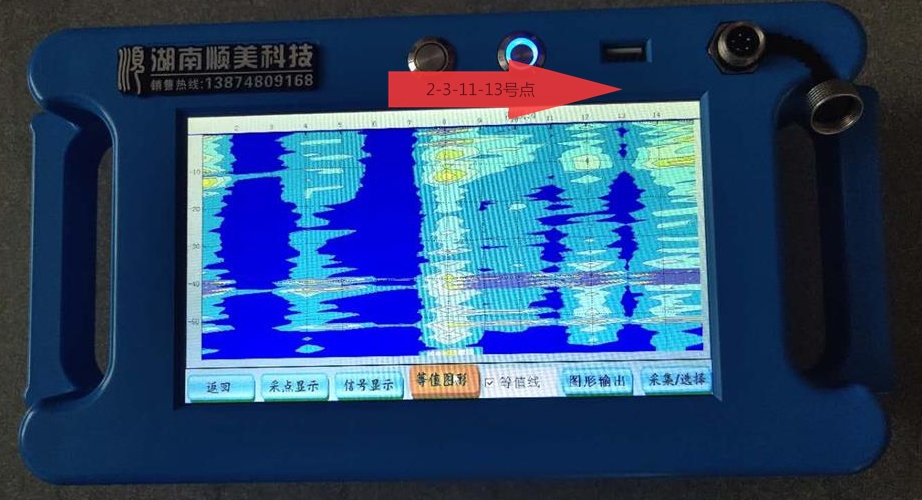

C案例2-3-11-13号点--等值图形

C案例总结：通过操作人员的现场测试，结合2-3-11-13多采点显示和等值图形对比，我们发现2-3-11-13号点采点显示出现异常塌陷，与上图的2-3-11-13号点等值图形高度吻合，我们大致可以判断出，这次测线的2-3-11-13号点有特别明显的地质异常，极有可能出现连续地质塌陷和空洞存在.

   仪器特点：

1. 速度快、效率高。一天就可以完成5000米以上地面的测量和勘察。

2. 携带方便、操作简单。10分钟就学会操作，仪器总重量约2公斤。

3. 精准度好、准确率高。核心部件进口，整体性能大幅提升，更稳定。

4. 矿干扰能力强、独有单电极采集。速度更快、对使用环境没有要求。

5. 三维成像清晰，剖面图形准确。图形可相互对比，差异性一目了然。

       根据我们公司的实地试验，加上众多的工程施工单位的实地勘察，还有地质考古爱好者的无数次现场测试，实践证明D60地下空洞探测仪具有成图快，效果明显的特点，我们公司承若：所有客户实地测试，当众教会操作，无效退款，价格12800元起售，咨询：13787216168

       湖南顺美科技竭诚欢迎全国广大客户前来体验仪器性能，现场操作，精诚合作，共创未来。
